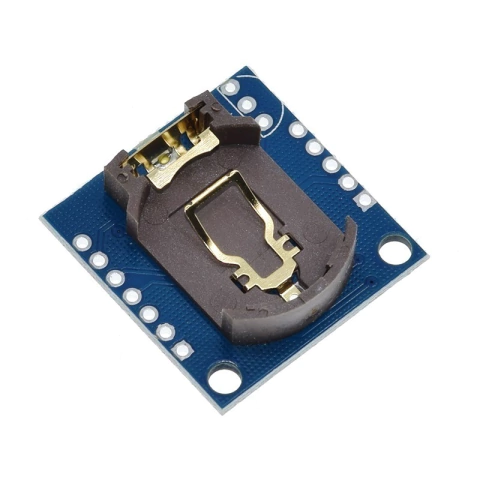

Real Time Clock RTC DS1307

Este Real Time Clock RTC DS1307 é um relógio de tempo real com calendário completo e mais de 56 bytes de SRAM, sendo capaz de fornecer informações como segundo, minutos, dia, data, mês e ano.

Em sua placa há um circuito que detecta falhas de energia, acionando assim automaticamente a bateria para evitar perda de dados. Endereço e informações são transferidas via protocolo I2C. Correções como meses com menos de 31 dias e anos bissextos são feitas automaticamente. Este RTC opera tanto no formato 12horas como 24horas.

Atenção! O módulo necessita de uma bateria tipo botão CR2032 vendida separadamente neste link.

Especificações:
– Chip: DS1307 (datasheet)
– Computa segundos, minutos, horas, dias da semana, dias do mês, meses e anos (de 2000 a 2099)
– 56 bytes de SRAM que podem ser usadas como RAM extendida do microcontrolador
– Interface I2C – 2 fios
– Circuito de detecção de falha de energia
– Consome menos de 500nA no modo bateria com oscilador em funcionamento
_ Tensão de operação: 4,5 à 5,5V
– Corrente de consumo: 1,5mA
– Faixa de temperatura: -40°C à +85°C
– Dimensões: 27 x 28 x 8,4mm

Acompanha:
01 – Real Time Clock RTC DS1307
