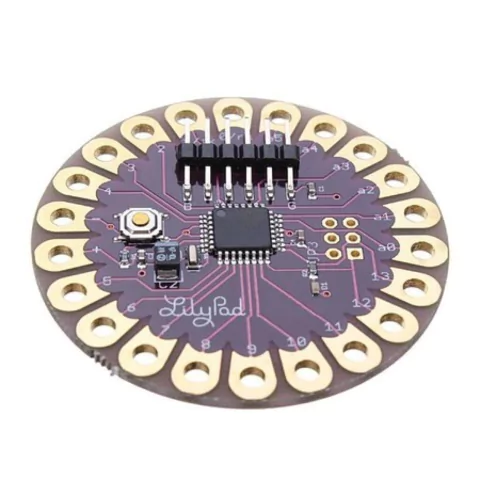

Placa LilyPad ATmega328P Wearable

A placa LilyPad foi especialmente desenvolvidao para aplicações em vestuário (wearable) e tecidos inteligentes, pois pode ser costurado sobre o tecido e conectado a diversos componentes como sensores e LEDs.

A placa é baseada no microcontrolador ATmega328P e já vem com o bootloader gravado, que somente é disparado quando o botão de reset é pressionado. Seu design achatado ajuda muito em aplicações onde muitas vezes precisamos esconder o microcontrolador.

OBS.: A placa Lilypad não possui interface USB, sendo necessário utilizar um Conversor USB-TTL para conectar ao PC e gravar seu código.

Especificações:
– Microcontrolador: ATmega328P (Datasheet)
– Velocidade do clock: 8 MHz
– Tensão de operação: 2,7 a 5,5 VDC
– Portas digitais: 14 (6 podem ser usadas como PWM)
– Portas analógicas: 6
– Corrente pinos I/O: 40 mA
– Memória Flash: 16 kB (2 kB usado no bootloader)
– SRAM: 1 kB
– EEPROM: 512 B
– Diâmetro da Placa: 50 mm

Download:
– Datasheet ATmega328P
– Download Arduino IDE

Acompanha:
01 – Placa LilyPad ATmega328P
