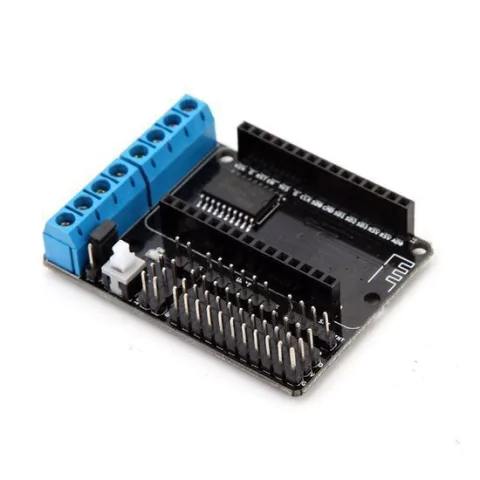

Motor Shield para Módulo WiFi ESP8266 NodeMcu

Com o Motor Shield para módulo Wifi ESP8266 NodeMCU você controla até 2 motores DC pela rede wireless, utilizando o NodeMCU ESP8266.

O módulo possui alimentação para motor e shield (alimentação em conjunto ou independente), e suporta correntes de até 1.2A para os motores. Para controle, use as portas D1 e D3 para o motor A, e D2 e D4 para o motor B.

A placa conta ainda com conectores para seleção de interface serial (UART), interface SPI e entrada analógica, além de conexões para habilitar as opções de Enable e Reset do ESP8266 NodeMCU. Verifique na placa o esquema de conexão do módulo NodeMCU.

Especificações:
– Controlador L293D (datasheet)
– Alimentação motor: 4.5 à 36V
– Alimentação módulo: 4.5 à 9V
– Potência máxima: 4W
– Corrente de operação: 60mA
– Corrente máxima motor: até 1.2A
– Tensão de nível de sinal: 3.3V
– Tipo de driver: Ponte-H dupla
– Conectores para interface SPI e UART
– Conector para entrada analógica
– Botão on/off
– Dimensões: 58 x 43 x 11,5mm

Acompanha:
01 – Motor Shield para Módulo WiFi ESP8266 NodeMcu
