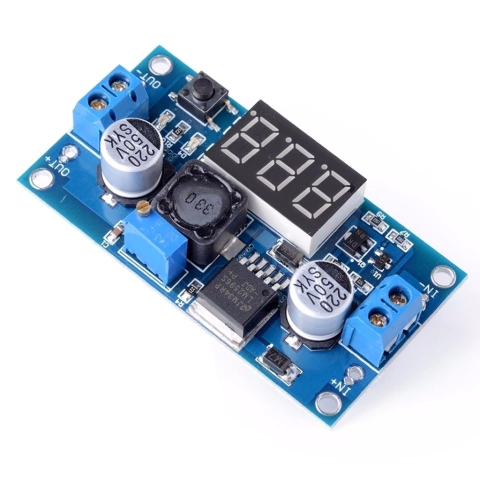

Regulador de Tensão Ajustável LM2596 Step Down com Voltímetro
Este módulo consiste na solução perfeita para ajustar a tensão de acordo com as exigências do seu circuito! Ele conta com um CI regulador de tensão LM2596 que opera como um conversor DC-DC no modo Step Down, sendo capaz de reduzir uma carga de até 3A com ótima eficiência. Aceita tensões de entrada na faixa de 3,2V a 40V e fornece tensões de saída na faixa de 1,5V a 37V ajustáveis através de um trimpot.
Esta versão do módulo regulador de tensão LM2596 possui um prático voltímetro com display de LED para dar a leitura da tensão de saída.
Especificações:
– Regulador: LM2596 (Datasheet)
– Tensão de entrada: 3,2 a 40 VDC
– Tensão de saída: 1,5 a 37 VDC ajustável (a entrada deve ser 1,5V maior que a saída)
– Corrente de saída: 2A corrente nominal, 3A máxima (é recomendado adicionar dissipador de calor se potência maior que 15W)
– Eficiência de conversão: até 92% (quanto maior a tensão de saída, maior a eficiência)
– Tensão suspensa mínima: 1,5 V
– Velocidade de comutação: até 150 kHz
– Velocidade de resposta dinâmica: 5% a 200 μs
– Circuito de proteção: SS36
– Temperatura de operação: classe industrial (-40 a 85 °C) (potência de saída de 10W ou menos)
– Regulação de carga: ± 0,5%
Acompanha:
01 – Regulador de Tensão Ajustável LM2596 Step Down com Voltímetro
