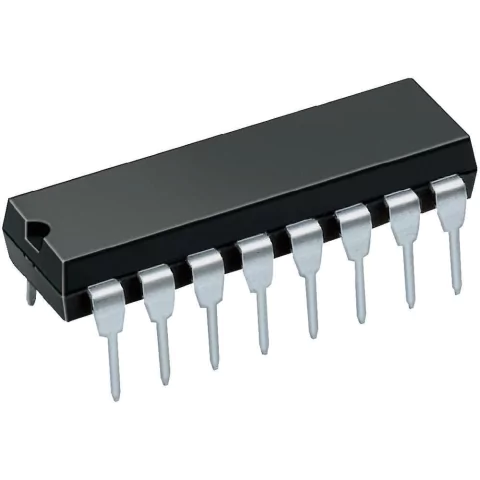

74HC595 – CI Registrador de Deslocamento
Registrador de deslocamento (shift register), geralmente usado para controle de leds, display 7 segmentos, matriz de leds e teclados.
São 8 saídas que atuam de forma paralela, com o controle sendo feito por apenas 3 pinos de entrada. Por esse motivo, o 74HC595 também é conhecido por ser um expansor de portas para placas como Arduino, e você pode encadear vários CIs e continuar controlando o conjunto com apenas 3 pinos de entrada.
Especificações:
– Código: 74HC595 (Datasheet)
– Encapsulamento: PDIP-16
– Tensão de operação: 2 a 6 VDC
– Corrente de operação: 20 mA
– Acionamento: Entrada serial de 8bits
– Saídas: 8
– Registrador de deslocamento (shift register)
– Expansor de portas
– Temperatura de operação: -40 a 85 °C
Acompanha:
01 – Circuito Integrado 74HC595
